【模型作り】タンケッテ最強! CV33その2

こんにちは、田村です。
【模型作り】タンケッテ最強! CV33その2_d0211129_1502959.jpg
ペーパークラフトの
三倍拡大とプラ版おきかえで
1/8スケールのCV33を作りはじめました。
写真のドンガラまでは二日間で
でっちあげたのですが……
そこから今日まで、果てしなく
地味なコツコツ作戦が続いたのでございます。

みなさんからご指摘いただくように
覆帯が鬼門な訳ですが、そこにたどりつく前に
転輪という難関もあるわけで……。
なにか流用できないかな〜とも思いましたが、
思っただけでは見つかるはずもなく。
【模型作り】タンケッテ最強! CV33その2_d0211129_1545695.jpg
考えるのも面倒なので、
プラ版で地道に作ることにします。
コンパスカッターで1mmプラ版を
切り出したのですが、切れるほど上等な道具ではないので、
筋を入れて割るといった感じです。
【模型作り】タンケッテ最強! CV33その2_d0211129_1565053.jpg

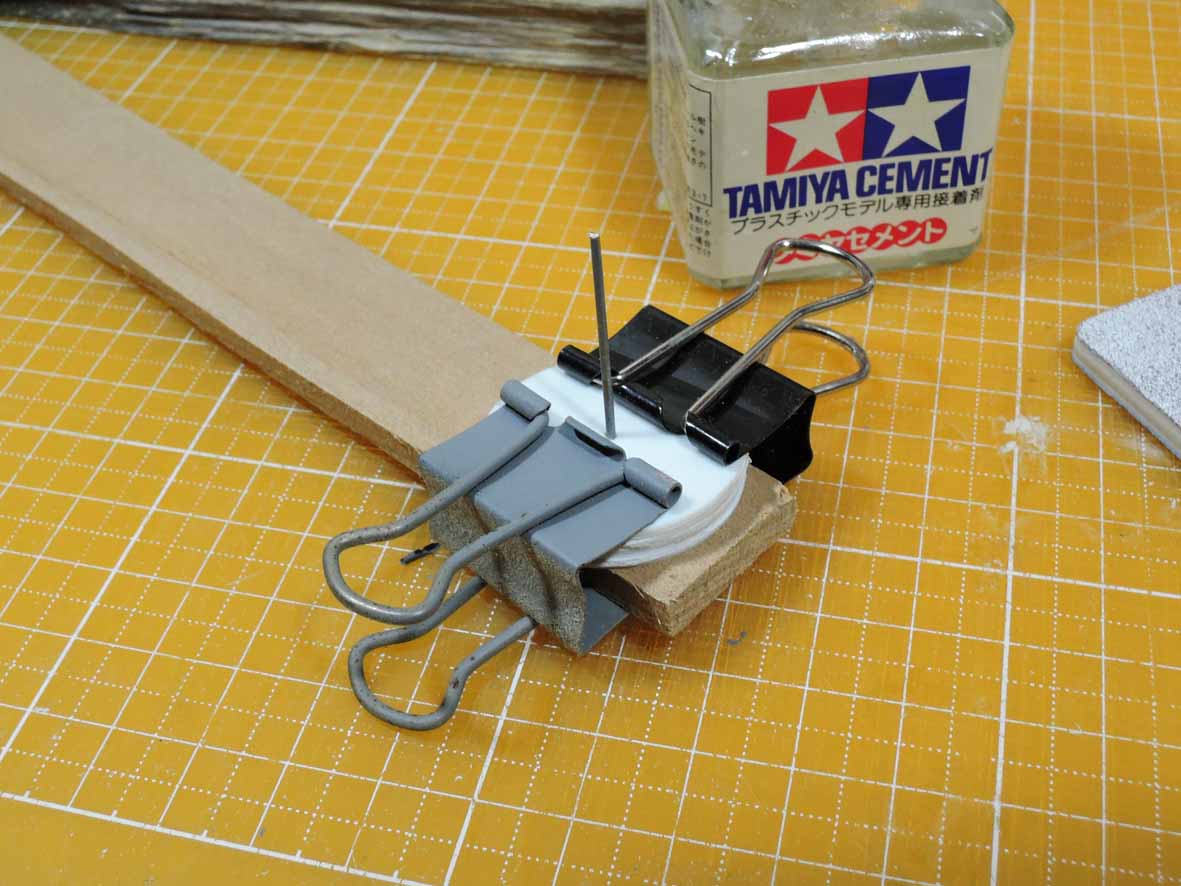

6枚を重ねて接着。
【模型作り】タンケッテ最強! CV33その2_d0211129_1572580.jpg

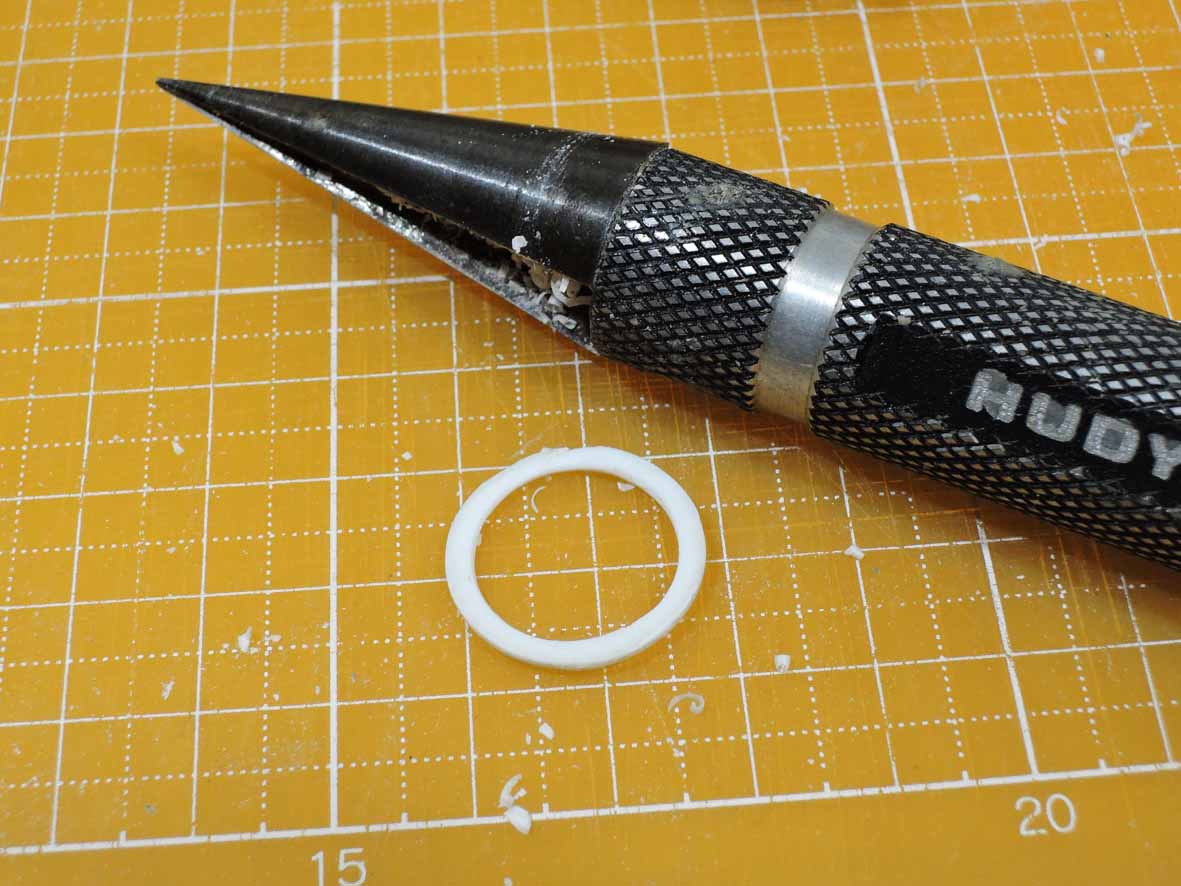

リング。
コンパスカッターでは内側が
うまく切り離せなかったので、
リーマーで切り落とすことに。ラジコン用の
よく切れるリーマーなのですが、
労働集約型のコツコツ作業です。
ボール盤でもあれば一発なんでしょうが、
電動工具なんて持ってません(泣)。
【模型作り】タンケッテ最強! CV33その2_d0211129_1595387.jpg

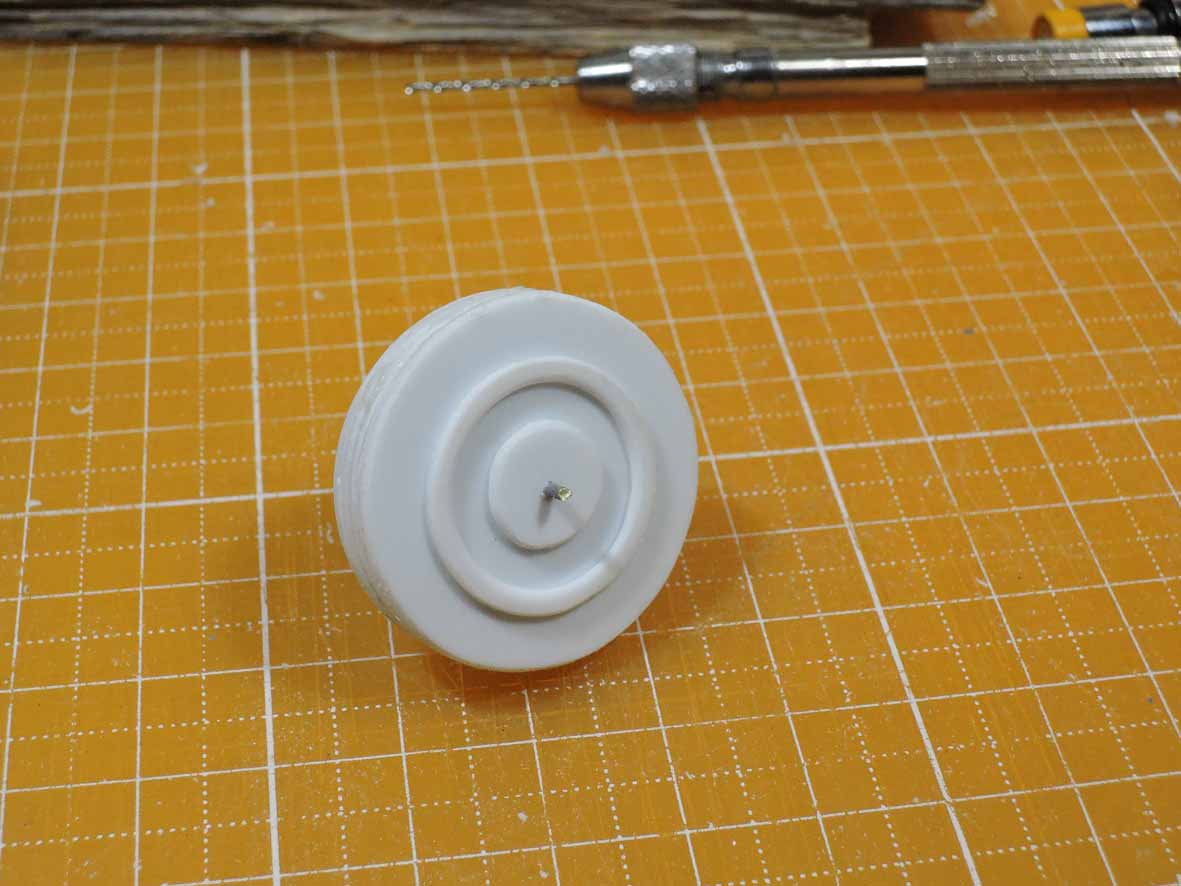

かなり簡略にした
なんちゃって転輪ですが、これ一個
作るのに小一時間かかりました……。
CV33には16個の転輪が(泣)。
【模型作り】タンケッテ最強! CV33その2_d0211129_21408.jpg
せっせと量産します。
複製するほど複雑なカタチではないですし、
複製にも時間と手間がかかるので。
一個作るのに1時間なら、
メインの14個分は10時間くらいあれば
できるだろうなと……。
このあたりの所要時間計算は、
サイクリングみたいだなあと思ったり。
【模型作り】タンケッテ最強! CV33その2_d0211129_244350.jpg

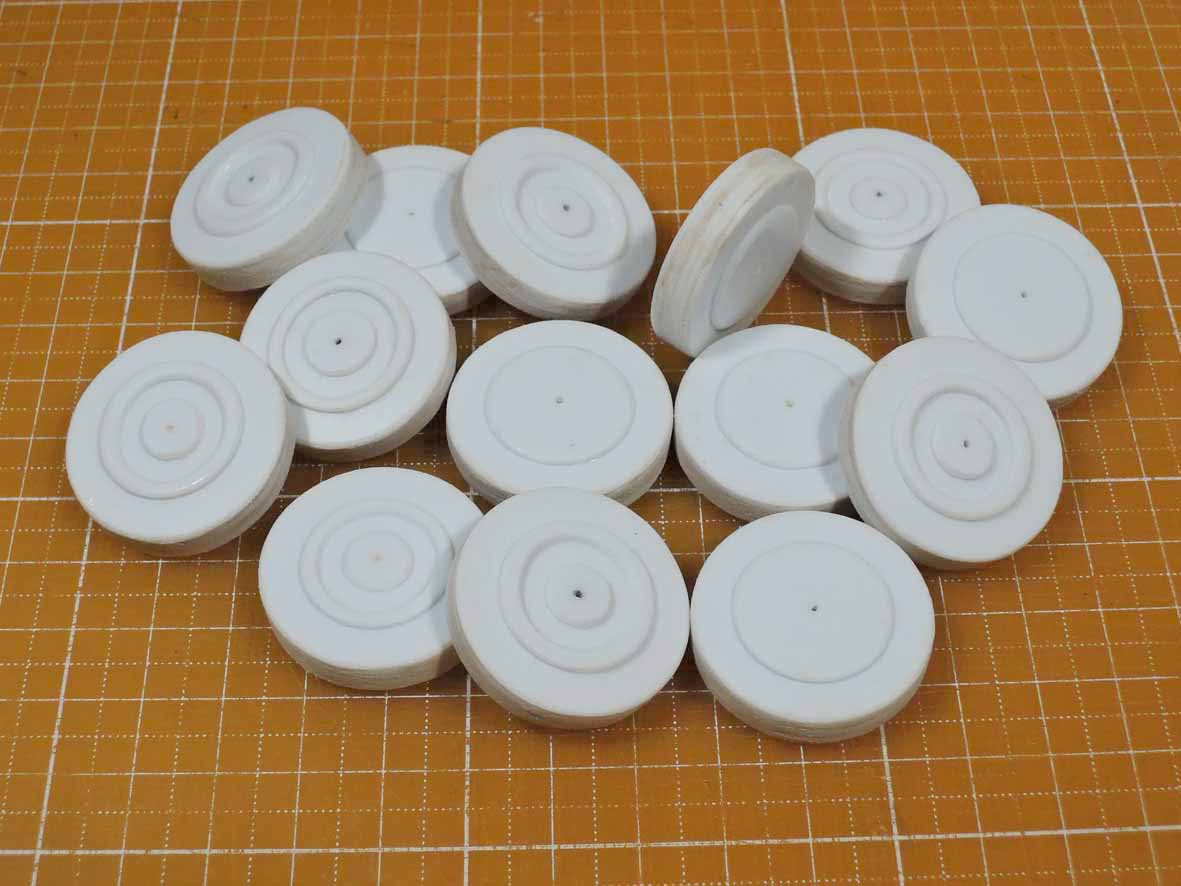

想定どおり、10時間後に
できました。
量産に入ればもっと早くできるかとも思いましたが、
指が痛くなったり、飽きたりで、
結局は10時間かかりました。
かなり疲れましたが、単純作業はハイになる時間と
それなりに達成感があり、
なんかもう何も怖くない気がしてきます(笑)。
【模型作り】タンケッテ最強! CV33その2_d0211129_273183.jpg
現物合わせで
転輪を支えるサスペンション構造を
でっちあげていきます。
古い鉄道車両みたいな足回りですね。
現物合わせなので、前後左右それぞれが
微妙に大きさが異なってしまい、
軸穴などはそれぞれを組み合わせて
開けていかないと合いません(汗)。
戦車的にはこれ以上ないくらい小さくて
シンプルなCV33ですが、これを2000台も
生産したイタリアって、けっこう凄いなと思いました。
【模型作り】タンケッテ最強! CV33その2_d0211129_211795.jpg

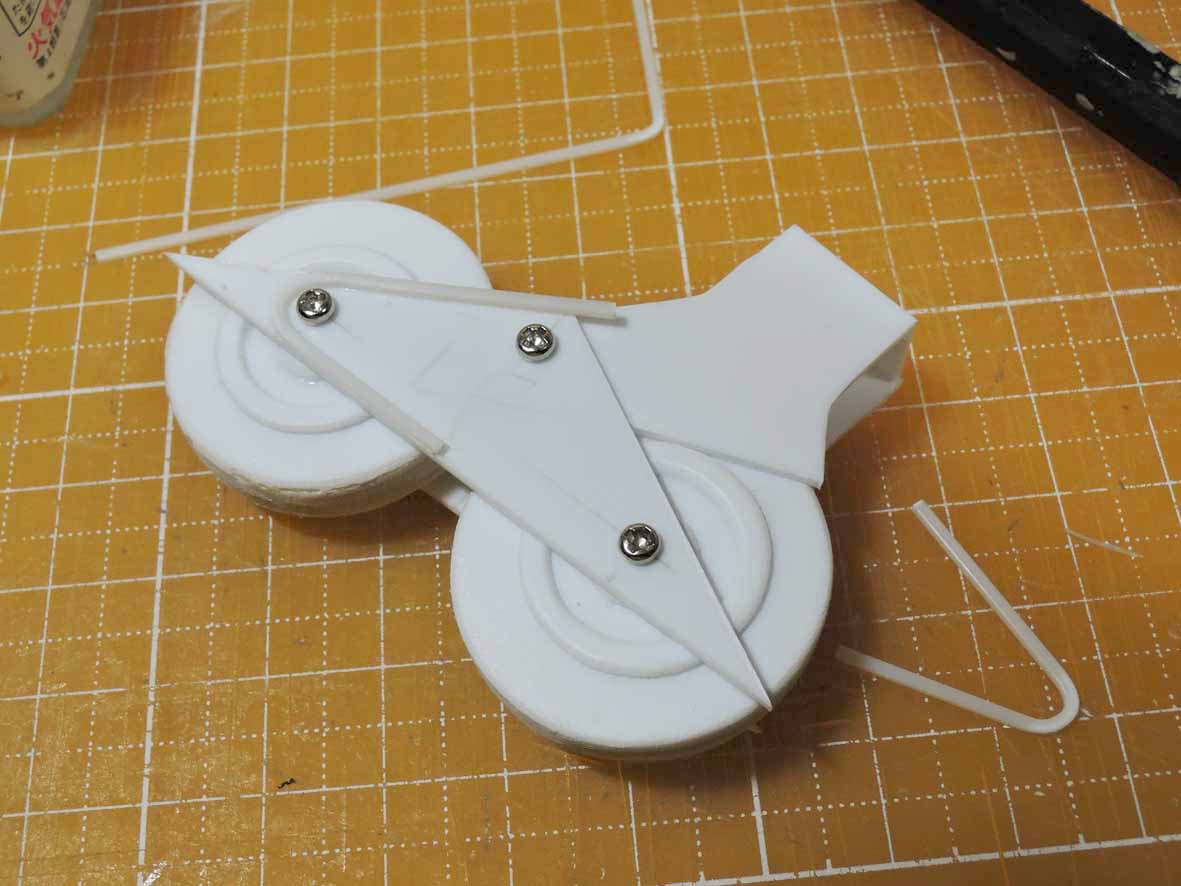

カタチになることを
確かめた後、凸モールドを追加。
1mm角棒を貼付けるだけの
やっつけ工作ですが、立体としての情報量が
だんだん増えてくるとうれしいものです。
【模型作り】タンケッテ最強! CV33その2_d0211129_213758.jpg
これで本当に
緩衝効果があるのか怪しげな、
なんだか台車みたいな足回りですね。
【模型作り】タンケッテ最強! CV33その2_d0211129_2151661.jpg

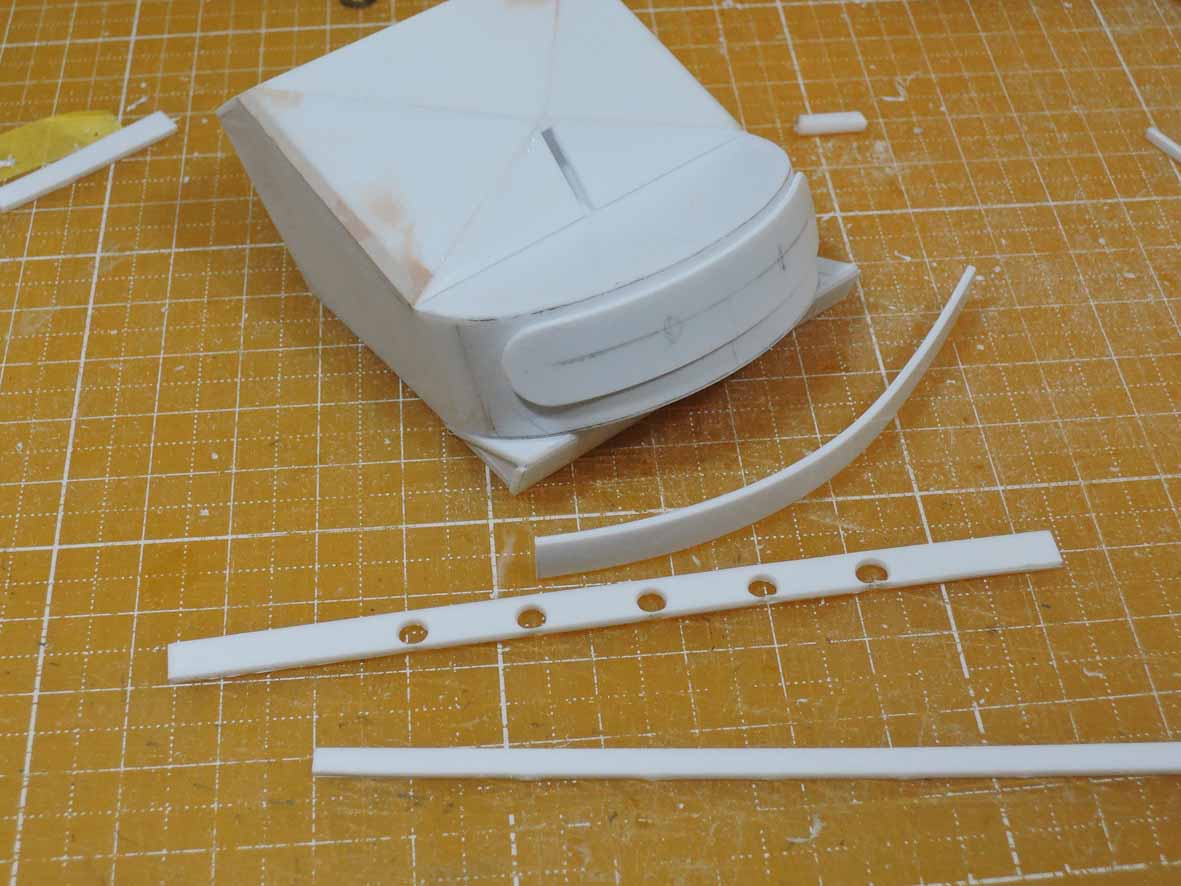

足回りがひと段落したら、
銃塔もでっちあげ。
いまいち構造がよく分からないのですが、
ガルパン本や実車、そしてプラモデルの
写真を見たりして、それっぽく見えるように
作っていきます。
【模型作り】タンケッテ最強! CV33その2_d0211129_217227.jpg
カーブした小物部品は、
適当な当て物に固定してから
熱湯へ入れて、形状を記憶させまました。
プラ板なので、手で曲げて接着すれば
なんとかなるといえばなるのですが、
残留応力を消しといたほうが
加工や接着が楽になります。
いかんせん、こうしたプラ版工作の
経験がほとんどないので、手探りです。
【模型作り】タンケッテ最強! CV33その2_d0211129_2203575.jpg
合間をみて、転輪を支える
ガーターとか、
カールの75分の1サイズの機銃も
作りました。
機銃のマズルが円錐形なのですが、
手で削ったので、かなりいびつ……。
【模型作り】タンケッテ最強! CV33その2_d0211129_2252318.jpg
連装なので、それなりに強そう?
【模型作り】タンケッテ最強! CV33その2_d0211129_2265181.jpg

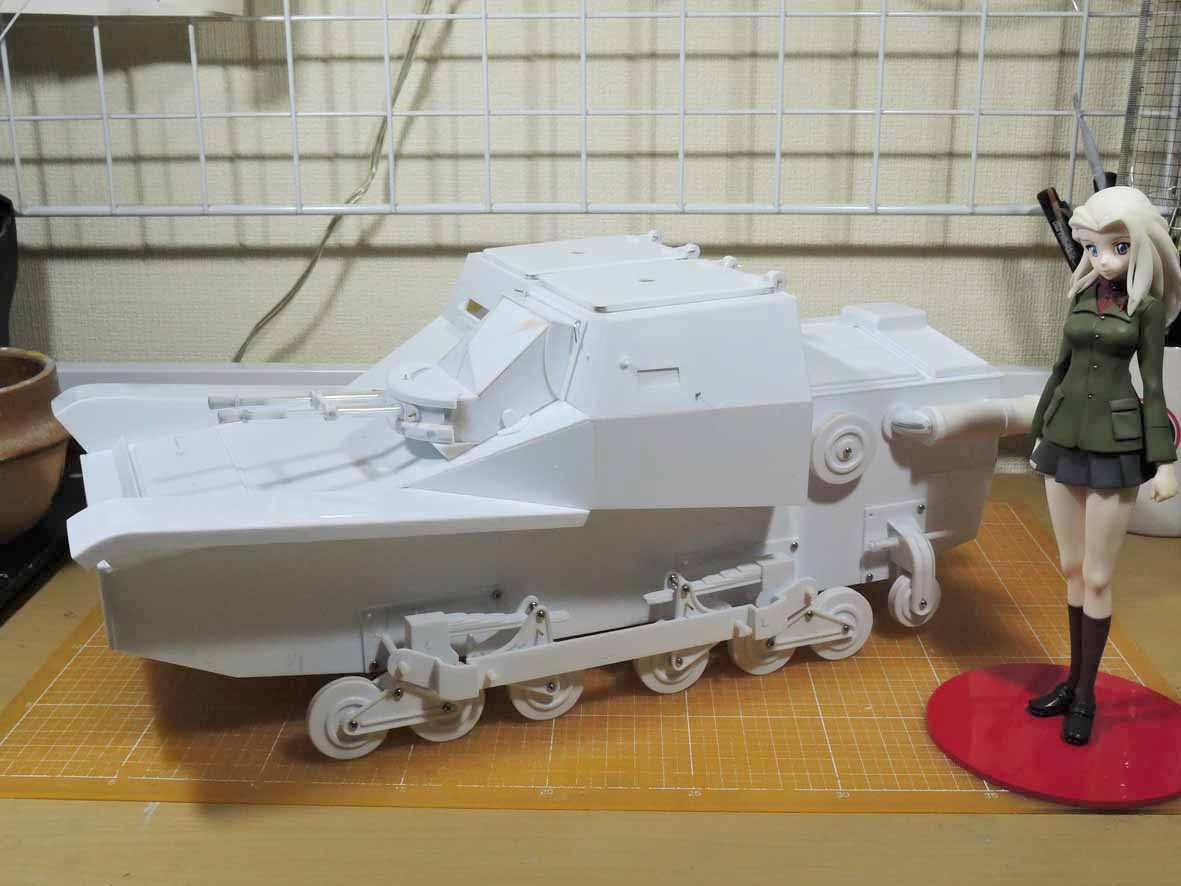

製作開始からちょうど一週間で、
この状態になりました。
今週は、プラ版を切ったり、くっ付けたりした
記憶しかありません(汗)。

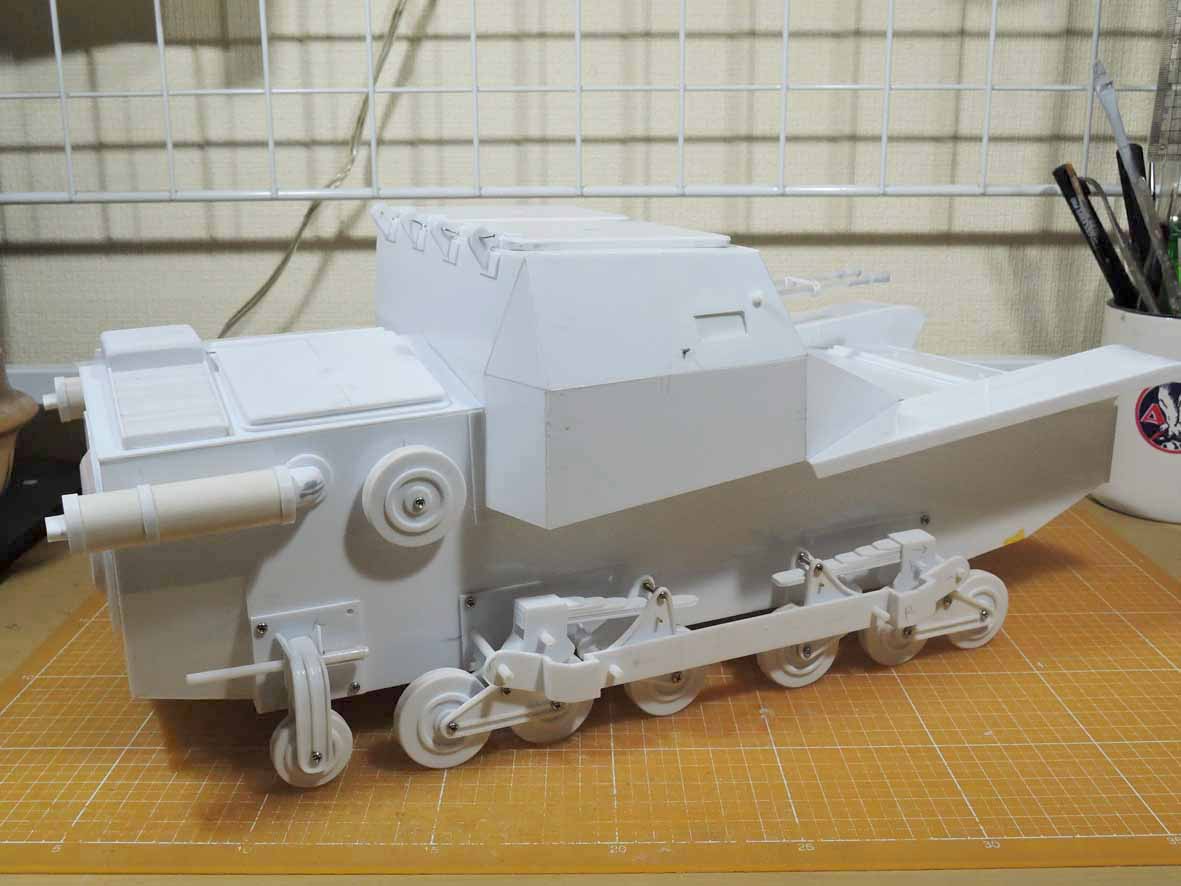

【模型作り】タンケッテ最強! CV33その2_d0211129_228164.jpg
乗りと勢いだけで
なんとかここまで来ましたが、
そろそろ覆帯の作り方を
考えねばならない段階に差しかかってきました。

う〜ん、どうしよう……。
